两台S02E 同时控制一个门,两把电插锁的接线说明
2017-02-26 17:18
问题详情:

两台FC-S02E同时控制一个门两把电插锁,请问如何接线,要注意什么,有图吗?

专家解答:

您好,感谢您购买我们公司的门禁一体机,您可以参考下面的接线图进行接线:

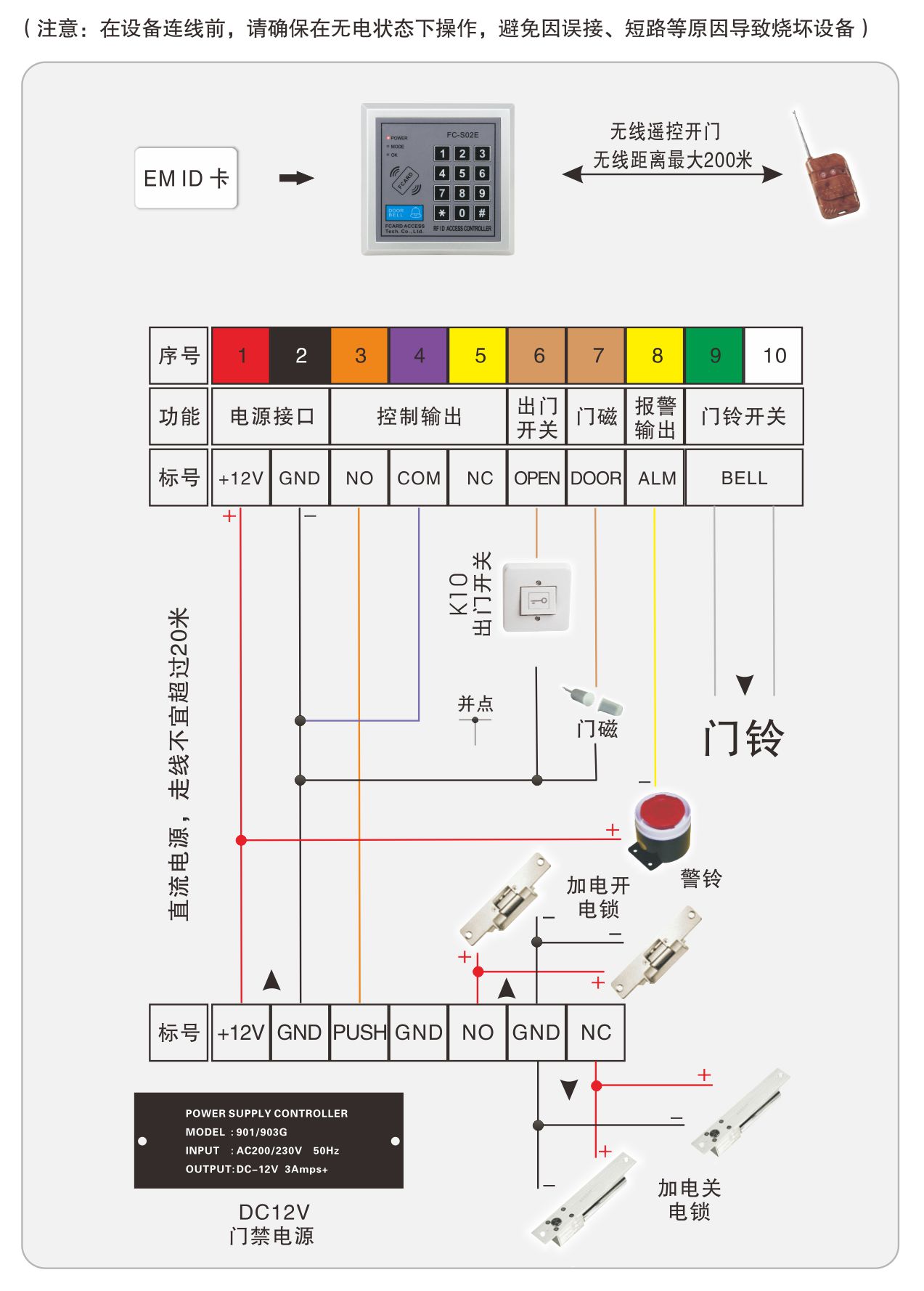

FC-S02E接线图

接线端口性能:

1、+12V:接工作电源正极,输入范围:DC9-13.8V。

2、GND:是信号的公共地,接工作电源负极和电锁的负极。

3、NO:接加电开锁型的电锁的正极(电控锁或阴极锁)。请把接第二把电锁的负极并联到第一把电锁的负极,然后接NO。

4、COM:信号的公共端接+12V。

5、NC:接加电关锁型的电锁的正极(电插锁或磁力锁),请把接第二把电锁的正极并联到第一把电锁的正极,然后接NC。

注意:在设备连线前,请确保在断电状态下操作,避免因误接、短路等原因导致烧坏设备。

如果您还有什么不明白的地方,可以随时咨询我们技术服务,我们会尽快为您解决的。
